高頻爐釬焊感應線圈

高頻感應加熱設備焊接工件
使用高頻感應加熱設備進行焊接主要包括高溫回火和正火加高溫回火兩種，如果是氣焊焊口采用正火加高溫回火處理，因為其需要細化晶粒。大型普通低碳鋼容器的組裝焊接一般采用高溫回火就可以了，能夠消除殘余應力和去氫。

高頻感應加熱設備焊接金屬后通常效果有：

第一：可以很好的提高焊接部位耐腐蝕的能力；

第二：減少焊接后期裂紋出現的概率；

第三：松弛了焊接的殘余應力；

第四：保持工件的形狀不發生改變，尺寸不發生變化；

第五：經過高頻感應加熱設備處理的工件的焊接抗斷裂性能提高，疲勞強度提高以及焊接 部位的塑性提高；

以上是河南超鋒電氣高頻爐整理的焊接要點，希望能幫助初學者了解使用高頻感應加熱設備焊接金屬的特征。

使用高頻感應加熱設備進行焊接主要包括高溫回火和正火加高溫回火兩種，如果是氣焊焊口采用正火加高溫回火處理，因為其需要細化晶粒。大型普通低碳鋼容器的組裝焊接一般采用高溫回火就可以了，能夠消除殘余應力和去氫。

高頻爐焊接金屬后通常效果有：

第一：可以很好的提高焊接部位耐腐蝕的能力；

第二：減少焊接后期裂紋出現的概率；

第三：松弛了焊接的殘余應力；

第四：保持工件的形狀不發生改變，尺寸不發生變化；

第五：經過高頻爐焊接處理的工件的焊接抗斷裂性能提高，疲勞強度提高以及焊接 部位的塑性提高；

1、感應器的大小與位置：前端至擠壓輥中心線1～1.5倍管徑；內徑為1.2～1.5倍管外徑。在滿足工藝的情況下，感應圈盡可能小，靠近擠壓輥。

2、磁棒的大小與位置：磁棒（阻抗器）前端和擠壓輥中心線對齊，截面積>70%管內徑，最小長度大于擠壓輥直徑加感應器長度，在滿足工藝的情況下，磁棒盡可能大或用空芯磁棒。

3、V型開口角：炭鋼3°～4°，

???? 不銹鋼和有色金屬5°～8°。

4、擠壓輥的大小會影響到感應圈的安裝位置，滿足鋼管擠壓強度即可，不能太大。

高頻焊機的焊接方式主要分為釬焊、熔焊和碰焊三種，而焊條焊材的適用性也比較多，如：黃銅焊條、紫銅焊條、磷銅焊條、不銹鋼焊條、鋁焊條、銅鋁焊條、銀焊條、銀焊片及錫條、錫絲等。

高頻爐釬焊

而高頻釬焊的用途最廣且簡單。它是一種需要外加專用釬焊料和助焊劑的焊接方法。有銅焊、銀焊、錫焊、鋁焊應用范圍廣泛；

高頻感應加熱原理的特征：

① 可快速加熱。
  (與其它方法相比，以秒為單位即可加熱到所要求的目標溫度。)

② 可局部加熱。

③ 省能源。
  (處理時間以外，僅待機電力就可以，很合理)省電。

④ 可在相對穩定的溫度下自動運轉。
  (即使無熟練技能，也可安定生產加工。)

⑤ 綠色環保。
  (不產生有害物質。)

⑥ 被加熱物質，有諸條件要求，但只要是金屬就可以加熱。

  * 所謂的諸條件，主要是加熱頻率數，高頻輸出。

* 通常大的被加熱物體使用低頻率，小的物體使用高頻率。

* 根據被加熱物體的質量/處理時間，溫度，來決定高頻的輸出。

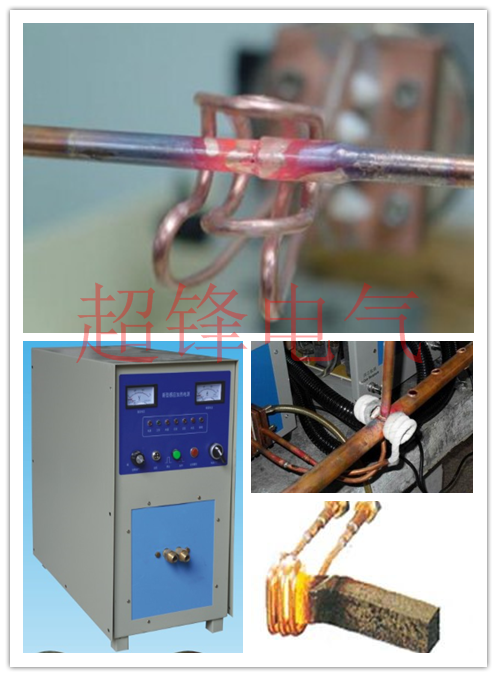

高頻釬焊機利用電磁感應原理，以非接觸方式，將工件和釬料隔空加熱到釬料熔化的溫度進行釬焊。

熔焊，是一種無需外加焊料、焊劑的焊接方式。一般主要用于有縫鋼管、有縫鐵管等的縫隙焊接。焊接時，需要將縫隙處的二個邊緣快速熔化、熔合，再快速冷卻、成形。

高頻爐碰焊技術

碰焊，也稱對焊，在強磁場或低壓大電流的作用下，使金屬材料的對接點瞬間高溫熔合。

中頻爐透熱鍛打

一 ，高溫加熱鍛造
高 溫加熱鍛造 ? ? ??它主要用途是加熱金屬實現軟化強度的特性（根據材質不同加熱溫度也不同），通過沖床、鍛床等一些其他形式把工件鍛壓成其他形狀。例如：表殼、表胚、拉手丶圓鋼、模具附件、廚房餐具用品、工藝品、標準件、緊固件、機械零件加工、銅鎖、鉚釘、鋼釬、釬具的熱擠壓等等。 用中頻爐熱鍛技術的原因是，該設備，具有高效的加熱，可以讓金屬在很短的時間內加熱到很高的溫度，并且是全自動式的，操作便利。

二，金屬的表面淬火工藝

金屬表面淬火，不僅可以增加工件表面的光亮度，光滑度，并且增加了工件的硬度指標。

它主要是通過對工件的加熱等處理后使得金屬材質的硬度發生變化。應用領域有

各種五金工具、如鉗子、板手、錘子、斧頭、旋具、剪刀等的淬火；

各種汽車、摩托車配件。如曲軸、連桿、活塞銷、鏈輪、鋁輪、氣門、搖臂軸、傳動半軸、小軸、拔叉等的淬火；

各種電動工具。如齒輪、軸心；

機床行業類。如機床床面、機床導軌等的淬火；

各種五金金屬零件、機械加工零件。如軸類、齒輪、鏈輪、凸輪等的淬火；

五金模具行業。如小型模具、模具附件、模具內孔等的淬火；

高頻爐焊接

3、釬焊、銀焊、銅焊：

它主要是通過加熱到一定溫度使焊料熔化，從而把兩種一樣材質或不同材質的金屬連接在一起，具體應用如下：

各種五金刀具的焊接：金剛石刀具、磨具、鉆具、合金鋸片、硬質合金車刀、銑刀、鉸刀、刨刀、木工鉆頭等的焊接；

各種五金機械配件的焊接：五金衛浴產品、制冷銅配件、燈飾配件、精密模具配件、五金拉手、打蛋器、合金鋼與鋼、鋼與銅、銅與銅等同種金屬或異種金屬的銀焊、銅焊；

復合鍋底焊接主要用于圓形、方形及其它異形平面不銹鋼鍋底與鋁片的三層釬焊，也可用于其它金屬平面釬焊。

電熱水壺（電咖啡壺）的發熱盤焊接主要用于不銹鋼平底、鋁片與各種形狀電熱管之間的釬焊。

高頻爐釬焊

用途: 1、金剛石刀頭的焊接,硬質合金鋸片的焊接及金剛石、磨具、鉆具的焊接。 2、機械加工用硬質合金的焊接。如車刀、刨刀、銑刀、鉸刀等刃具的焊接。 3、礦山工具的焊接,如“一”字釬頭、柱齒釬頭、燕尾型煤鉆頭、鉚桿鉆頭、各種采煤機截齒、各種掘進機截齒的焊接。 4、各種木工的焊接,如各種木工刨刀、銑刀和各種木工鉆頭的焊接。

高頻爐釬焊優勢：
１、速度快,效率高
2、省電節能老本低
 3、一次能夠同時焊接多個工件,使焊接恪守大大進步
 4、腐蝕面積小,
 5、加熱勻稱,齊備焊與漏焊點
6、焊接后的工件焊縫鞏固飽滿。

高頻爐釬焊參數規格：
河南超鋒電氣設備有限公司30KW高頻爐

高頻爐，高頻感應加熱設備，其主要特點：

全稱“高頻感應加熱設備”，又名高頻感應加熱機、高頻感應加熱裝置、高頻加熱電源、高頻電源、高頻爐等。

焊接（釬焊、銀焊、銅焊）： 它主如果通過加熱到定然溫度使焊料熔化，從而把兩種同樣材質或差異材質的金屬連貫在一塊兒，具體使用如下：

1、種種五金刀具的焊接：金剛石刀具、磨具、鉆具、合金鋸片、硬質合金車刀、銑刀、鉸刀、刨刀、木匠鉆優等的焊接；

2、種種五金機器配件的焊接：五金衛浴打造品、制冷銅配件、燈飾配件、粗拙模具配件、五金拉手、打蛋器、合金鋼與鋼、鋼與銅、銅與銅等同種金屬或異種金屬的銀焊、銅焊；

3、復合鍋底焊接用于圓形、方形及其他異形立體不銹鋼鍋底與鋁片的三層釬焊，也可用于其余金屬平面釬焊。

4、電熱水壺（電咖啡壺）的發燒盤焊接主要用于不銹鋼平底、鋁片與種種形狀電熱管之間的釬焊。
